Højfrekvent transformerdesignprincip-ningbo Chuangbiao elektronik

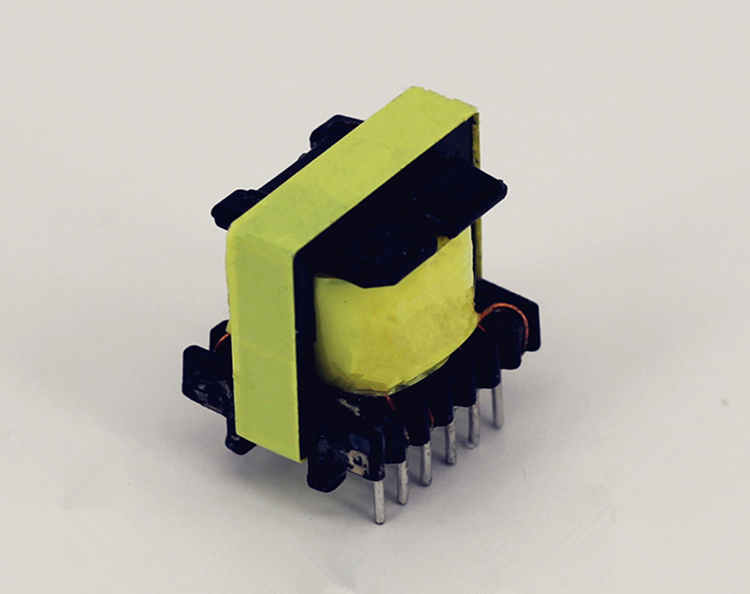

Når man designer en højfrekvent transformer, skal lækageinduktansen og distribueret kapacitans af transformeren minimeres, fordi den højfrekvente transformer i skifte strømforsyning transmitterer en højfrekvent puls-firkantet bølgesignal. Under den forbigående transmissionsproces vil lækageinduktansen og fordelet kapacitet forårsage overspændingsstrøm og spidsspænding såvel som toposcillation, hvilket resulterer i øgede tab. Normalt kontrolleres lækageinduktansen af transformeren til at være 1% til 3% af den primære induktans.

Lækageinduktansen af den primære spole ---- lækageinduktansen af transformeren er forårsaget af den ufuldstændige kobling af magnetisk flux mellem den primære spole og den sekundære spole, mellem lag og mellem sving.

Distribueret kapacitans ---- Kapacitansen dannet mellem svingene til transformatorviklinger, mellem de øvre og nedre lag af den samme vikling, mellem forskellige viklinger og mellem snoet og afskærmningslaget kaldes fordelt kapacitans.

Primær vikling-Den primære vikling skal placeres i det inderste lag, så længden af ledningen, der bruges i hver omdrejning af transformerens primære vikling, kan være så kort som muligt og derved minimere den ledning, der bruges i hele viklingen, hvilket effektivt reducerer den distribuerede kapacitet af selve den primære vikling.

Sekundær vikling: Når den primære vikling er såret, tilsættes (3 til 5) lag af isoleringspolstring inden viklingen af den sekundære vikling. Dette kan reducere kapacitansen af den distribuerede kondensator mellem den primære vikling og den sekundære vikling og også øge isoleringsstyrken mellem de primære og sekundære viklinger og opfylde kravene til isolering modstår spænding.

Bias-vikling ---- Hvorvidt biasviklingen vikles mellem den primære og sekundære eller på det yderste lag, er relateret til, om justeringen af skiftekraftforsyningen er baseret på den sekundære spænding eller den primære spænding.

Ningbo Chuangbiao elektronisk teknologi er en professionel producent, der producerer og sælger forskellige elektroniske transformere. Virksomheden blev oprettet i 2010. Virksomheden har nu dannet en produktlinie, der er kendetegnet ved EI-type transformatorer, og producerer også forskellige toroidale transformatorer, C-type effekttransformatorer, medicinske transformatorer, lydtransformatorer, højspændingstransformatorer, industrielle kontroltransformatorer, anti-elektriske stød, reaktorer, højfrekvenstransformatorer og andre produkter. Virksomheden har en komplet organisationsstruktur og kan give hele processen fra planlægning, indkøb, fremstilling, kvalitetssikring, logistik, salg og kundeservice.

Vi vælger materialer fra godkendte leverandører af høj kvalitet i overensstemmelse med ISO9001-standarder. Vores medarbejdere er specielt uddannet og bruger den mest avancerede teknologi, herunder CNC -maskiner og automatiske inspektionssystemer. Hver transformer, vi producerer, gennemgår en omfattende kvalitetsinspektion og test, før de forlader fabrikken. For mere information om Transformers, kan du konsultere Ningbo Chuangbiao elektronisk teknologi. Virksomheden ligger under Hangzhou Bay Bridge i Ningbo, Zhejiang, med praktisk transport.
