Den komplette guide til transformator: typer, klassificeringer og applikationer

An elektrisk transformer er en statisk elektromagnetisk enhed, der overfører elektrisk energi mellem kredsløb gennem elektromagnetisk induktion. Dens rating - udtrykt i volt-ampere (VA) eller kilovolt-ampere (kVA) - angiver den maksimale belastning, den kan håndtere kontinuerligt uden overophedning. At forstå, hvordan transformere er klassificeret, hvilke typer der findes, og hvilke der passer til din applikation er afgørende for et sikkert, effektivt design af strømsystem.

Hvordan er en transformer bedømt?

Transformere er vurderet i volt-ampere (VA) eller kilovolt-ampere (kVA) , ikke watt – fordi ratingen skal tage højde for både resistive og reaktive belastninger, uanset effektfaktor. Klassificeringen afspejler produktet af transformerens nominelle spænding og nominelle strøm på enten den primære eller sekundære side.

Nøgleparametre i et transformernavneskilt inkluderer:

• kVA vurdering – Samlet tilsyneladende effektkapacitet (f.eks. 50 kVA, 500 kVA)
• Primære og sekundære spændinger – Indgangs- og udgangsspændingsniveauer (f.eks. 11.000V / 400V)
• Frekvens – Typisk 50 Hz eller 60 Hz
• Impedans (%Z) – Påvirker kortslutningsstrømmen; almindelige værdier går fra 4 % til 6 %
• Køleklasse – ONAN (olie naturlig luft naturlig), ONAF, OFAF osv. til store enheder; AN eller AA for tør-type
• Isoleringsklasse – Temperaturklassificering såsom Klasse B (130°C), Klasse F (155°C) eller Klasse H (180°C)

For eksempel en 100 kVA transformer ved 400V sekundær kan levere en maksimal strøm på 144,3 A (100.000 ÷ 400 × √3 for trefaset). Overskridelse af dette konstant forårsager isolationsforringelse og eventuel fejl.

Step-Up vs. Step-down transformers

Den mest grundlæggende klassificering af elektriske transformere er efter spændingskonverteringsretning.

Step-up transformer

En step-up transformer øger spændingen fra primær til sekundær. Den sekundære vikling har flere vindinger end den primære. For eksempel, en generator, der producerer 11 kV kan tilføre en step-up-transformator til en udgang på 400 kV til langdistancetransmission – hvilket reducerer strøm- og dermed resistive tab (P = I²R) med en faktor på over 1.000. Kraftværker bruger universelt step-up transformere på deres outputtrin.

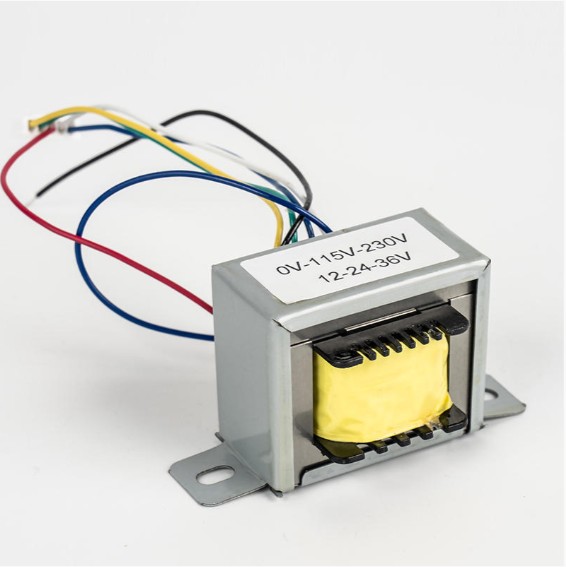

Step-Down Transformer

En step-down transformer reducerer spændingen for sikkert slutbrugerforbrug. Fordelingsstationer trapper ned fra 33 kV eller 11 kV til 400V/230V til bolig- og erhvervsforsyning. Mindre nedtrapningsenheder (f.eks. 240V til 12V) forsyner lavspændingsbelysning, dørklokker og HVAC-kontrolsystemer.

Begge typer følger samme vindingsforholdsprincip: V₁/V₂ = N1/N₂, hvor V er spænding og N er antallet af viklingsvindinger.

Forskellige typer transformere og deres anvendelser

Transformatorer er konstrueret i mange former, hver optimeret til specifikke ydeevnekrav, miljøer og effektniveauer. Nedenfor er de vigtigste typer.

Power Transformer

Strømtransformatorer opererer i transmissionsnet kl spændinger over 33 kV og ratings typisk fra 100 MVA til over 1.000 MVA. De er designet til næsten kontinuerlig drift med fuld belastning og prioriterer lave tab frem for alle andre faktorer. Olie-nedsænket køling (ONAN/ONAF) er standard. Deres effektivitet overstiger normalt 99 % , hvilket gør endda en forbedring på 0,1 % signifikant i netskala.

Ningbo Chuangbiao Electronic Technology Co., Ltd. anvender lavfrekvent transformatorteknologi inden for strømsysteminfrastruktur - sikrer effektiv energitransmission og reducerer linjetab for at garantere stabil netdrift.

Distributions transformator

Fordelingstransformatorer skruer spændingen ned fra mellemspænding (typisk 11 kV eller 33 kV) til lav spænding (400V/230V) på leveringsstedet. De opererer ved variabel belastning og er vurderet fra 25 kVA til 2.500 kVA . Både olie-type og tør-type (støbt harpiks) varianter er almindelige, med tør-type foretrækkes indendørs på grund af brandsikkerhed.

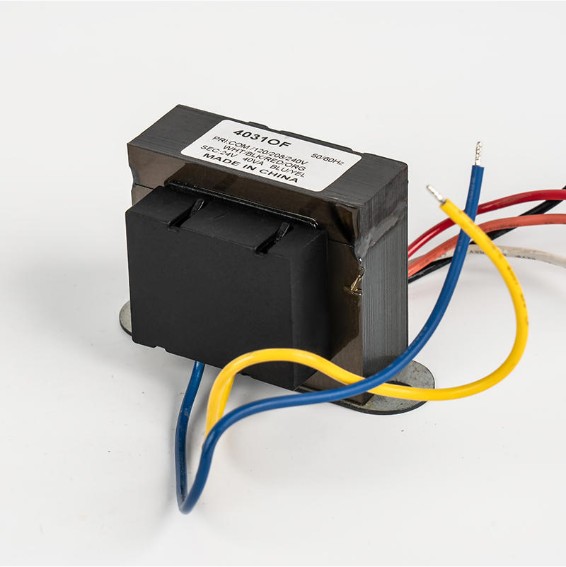

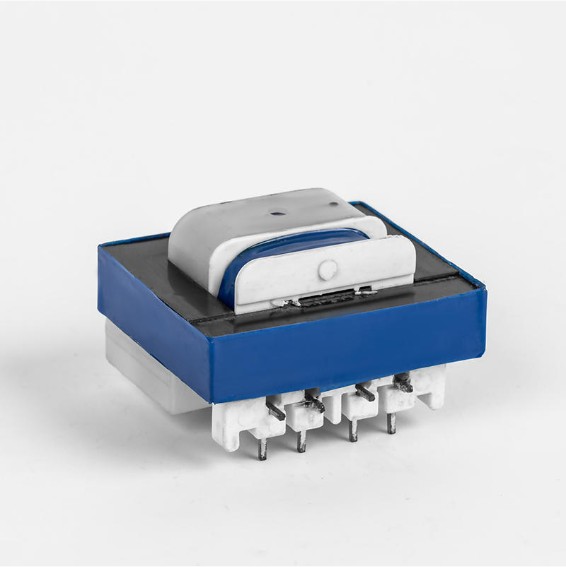

Klimaanlæg transformer

En klimaanlægstransformator er en specialiseret lavfrekvent transformer, der konverterer indgående AC-netspænding til de DC-niveauer, der kræves for at drive kompressorer, ventilatormotorer og styrekort . I et klimaanlæg med delt system udsender styrekorttransformatorer typisk 24V AC til termostatkredsløb. Større kommercielle HVAC-enheder kan bruge transformatorer, der er klassificeret til 40–150 VA til kontrolstrøm.

I klimaanlæg af invertertypen fungerer transformeren som en del af AC-DC-AC konverteringskæden. Effektivt transformerdesign påvirker her direkte enhedens energiklassificering (EER/COP). Chuangbiaos lavfrekvente transformere tjener netop denne rolle i køleudstyr - konverterer vekselstrøm til jævnstrøm, der er egnet til at drive kompressorer og ventilatormotorer, for at opnå effektiv køling eller opvarmning.

Isolationstransformer

En isolationstransformator har en 1:1 omdrejningsforhold - Dens primære formål er ikke spændingskonvertering, men galvanisk isolation mellem kredsløb. Dette bryder jordsløjfer, undertrykker common-mode støj og giver personalesikkerhed i miljøer som hospitaler, laboratorier og datacentre.

Nøglespecifikationer at bemærke:

• Isolationsspænding : Typisk 1.500V til 4.000V mellem viklinger
• Lækstrøm : Enheder af medicinsk kvalitet skal holde lækage under 500 µA (IEC 60601)
• Afskærmede viklinger : Faraday-afskærmning reducerer yderligere kapacitiv kobling i følsom elektronik

I industriel automation beskytter isolationstransformatorer PLC'er og sensorer mod højspændingstransienter på strømledningen.

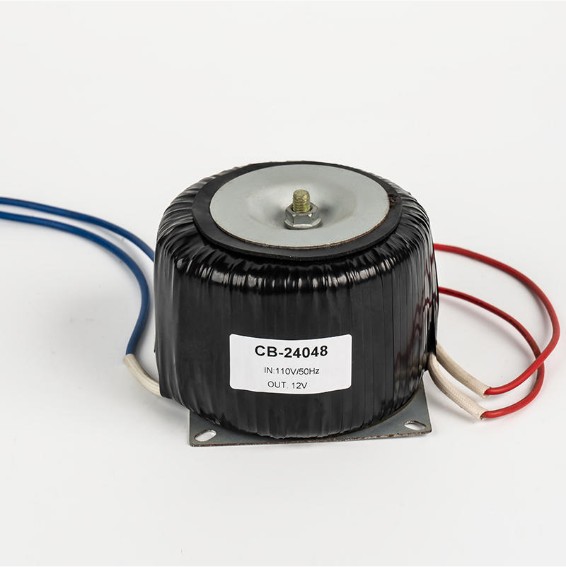

Toroideal transformer

En ringkernetransformer bruger en doughnut-formet (toroidformet) magnetisk kerne i stedet for en konventionel E-I-laminatstak. Den kontinuerlige kernebane eliminerer luftspalter, hvilket giver:

• Op til 95–98 % effektivitet , versus ~85–90 % for sammenlignelige EI-kernedesigns
• Lav elektromagnetisk interferens (EMI) – herreløse magnetfelt er typisk 8-10 gange lavere end EI-kerne transformere
• Kompakt og let – op til 50 % mindre og lettere end tilsvarende EI-designs
• Lave tomgangstab og hørbar støj

Ringeromformede transformere er meget udbredt i lydudstyr, medicinske instrumenter, industrielle kontrolpaneler og førsteklasses strømforsyninger, hvor plads og EMI er kritiske begrænsninger. Deres vigtigste begrænsning er højere omkostninger pr. VA sammenlignet med konventionelle laminatdesigns og modtagelighed for DC-offset, der forårsager kernemætning.

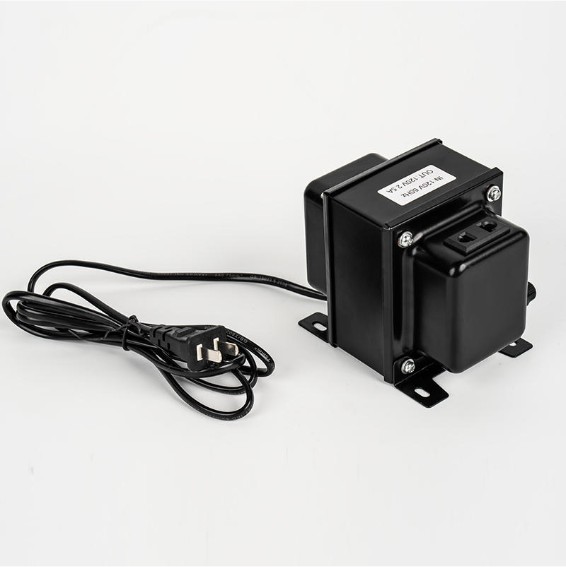

Auto-transformer

En autotransformer bruger en enkelt delt vikling (med et tappunkt) i stedet for to separate viklinger. Dette gør det mere kompakt og billigere — nyttigt, hvor beskeden spændingsjustering er nødvendig, såsom 220V til 110V konvertering eller blød start af motor. Den giver dog ingen galvanisk isolering, hvilket gør den uegnet, hvor sikkerhedsisolering er påkrævet.

Instrumenttransformer (CT & PT)

Der anvendes strømtransformere (CT) og potentiale/spændingstransformere (PT/VT). måling og beskyttelse , ikke strømforsyning. En CT vurderet til 1000:5 A reducerer strømmen for sikker måling. En PT vurderet til 11.000:110 V gør det muligt for voltmetre og relæer at fungere på standard instrumentniveauer. Nøjagtighedsklasser spænder fra 0,1 til 3 for måling og 5P eller 10P for beskyttelse.

Transformertyper på et blik

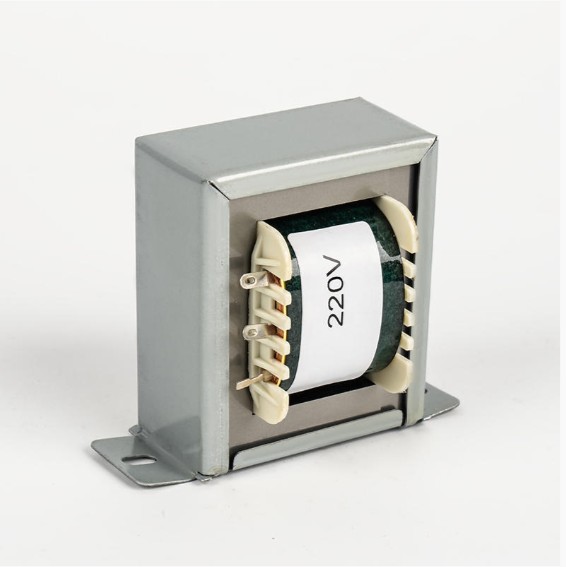

Lavfrekvente transformatorer i industrielle og nye energiapplikationer

Lavfrekvente transformere (der fungerer ved 50 eller 60 Hz netfrekvens) forbliver rygraden i industrielle strømsystemer på grund af deres robusthed, høje effektivitet og evne til at håndtere store strømniveauer pålideligt. I modsætning til højfrekvente omskiftningstransformatorer er lavfrekvente designs i sagens natur mere holdbare og bedre egnet til barske miljøer.

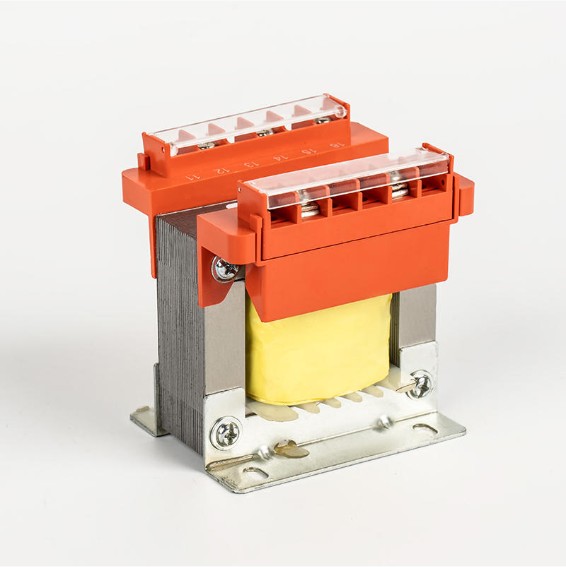

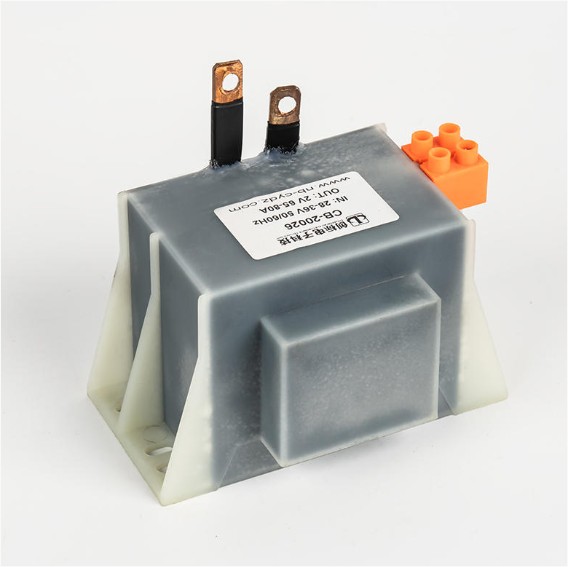

Industriel kontrol og automatisering

I industrielle automationssystemer tjener lavfrekvente transformatorer som kernekomponenter i effektstyring, der realiserer AC-til-DC-konvertering og driver motorer og aktuatorer. I elektriske svejsere giver de stabil svejsespænding og strøm -kritisk for ensartet svejsekvalitet. Spændingsregulatorer og stabilisatorer er også afhængige af lavfrekvente transformere for at opretholde snævre outputtolerancer under svingende belastninger.

Fotovoltaiske invertere og energilagring

Efterhånden som vedvarende energi skalerer globalt, er lavfrekvente transformatorer blevet uundværlige i fotovoltaiske (PV) invertere. I en netbundet solcelleanlæg , transformeren konverterer DC fra solpaneler til netkompatibel AC, øger spændingen op til netniveauer, mens den giver essentiel galvanisk isolering - et lovkrav i mange lande. Typiske PV-invertertransformatorer fungerer ved effektiviteter på 97–98,5 %.

I batterienergilagringssystemer (BESS) håndterer transformatorer tovejs strømstrøm - oplader batteriet fra nettet (AC til DC) og aflades tilbage til nettet eller belastninger (DC til AC). Deres pålidelighed i denne cykelrolle bestemmer direkte systemets oppetid og rundturseffektivitet.

Ningbo Chuangbiao Electronic Technology Co., Ltd. udvikler lavfrekvente transformere, der er præcist optimeret til disse nye energiapplikationer, og kombinerer høj effektivitet med den termiske stabilitet, der kræves til kontinuerlig drift i solcelle- og lagermiljøer.

Belysning og husholdningsapparater

Lavfrekvente transformatorer i belysningsapplikationer regulerer spændingen for at kontrollere lysstyrke og farvekonsistens. I husholdningsapparater sikrer de stabil forsyning på trods af strømudsving - og beskytter følsom elektronik mod spændingsfald eller overspændinger, der kan forkorte udstyrets levetid eller forårsage driftssvigt.

Sådan vælger du den rigtige transformer til din applikation

Valg af den forkerte transformertype eller -klassificering fører til overophedning, for tidlig fejl eller sikkerhedsrisici. Overvej disse faktorer:

1. Belastningstype og effektfaktor – Induktive belastninger (motorer, svejsere) har lavere effektfaktorer; størrelse kVA i overensstemmelse hermed, typisk tilføje 20-25% margin.
2. Spændingskrav – Bekræft input (primær) og output (sekundær) spændinger, og om der er behov for step-up eller step-down.
3. Isolationskrav – Hvis galvanisk isolering er nødvendig for sikkerhed eller støjafvisning, skal du bruge en isolation eller standard to-vindet transformer, ikke en auto-transformer.
4. Fysiske begrænsninger – Hvor plads og EMI er kritiske (f.eks. lydforstærkere, medicinsk udstyr), skal du vælge toroidale designs.
5. Miljø – Indendørs tør-type (støbt harpiks) til trange rum; oliekølet til udendørs transformerstationer eller højkapacitetsinstallationer.
6. Effektivitet og driftsomkostninger – For transformere, der kører 24/7, en 1% forbedring i effektivitet på en 100 kVA-enhed sparer du ca. 876 kWh om året - betydeligt over en 20-årig levetid.

Kontroller altid overensstemmelse med gældende standarder: IEC 60076 (strømtransformatorer), IEC 61558 (sikkerhedstransformatorer) eller IEEE C57-serien til nordamerikanske applikationer.
