Hvordan transformere fungerer: typer, struktur, applikationer og begrænsninger

2026-03-20

Hvad er Transformere ?

En transformer er en elektrisk enhed, der overfører energi mellem to eller flere kredsløb gennem elektromagnetisk induktion, hvilket muliggør spændingskonvertering, strømregulering og elektrisk isolation uden nogen direkte elektrisk forbindelse. I sin kerne består en transformator af to eller flere spoler af tråd (viklinger), der er viklet rundt om en delt magnetisk kerne. Når vekselstrøm løber gennem primærviklingen, genererer den et skiftende magnetfelt, der inducerer en spænding i sekundærviklingen - dette er Faradays lov om elektromagnetisk induktion i aktion.

Transformatorer er bredt kategoriseret efter deres driftsfrekvens i to hovedtyper: lavfrekvente transformere (typisk fungerer ved 50–60 Hz) og højfrekvente transformere (fungerer fra nogle få kHz op til flere MHz). Begge typer er uundværlige på tværs af strømsystemer, industrielt udstyr, forbrugerelektronik og vedvarende energiinfrastruktur.

Historisk kontekst: Hvordan transformere kom til at magte verden

Transformatoren blev først demonstreret i 1831 af Michael Faraday, som opdagede elektromagnetisk induktion. Den praktiske transformer, som vi kender den i dag, blev udviklet i 1880'erne af ingeniører, herunder Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., og teamet hos Westinghouse. "Strømkrigen" mellem Edisons DC-system og Tesla/Westinghouses AC-system blev afgørende vundet af AC - hovedsageligt fordi transformatorer kunne øge spændingen til langdistancetransmission og derefter trappe den ned for sikker husholdningsbrug, noget DC-teknologi på det tidspunkt ikke kunne opnå effektivt.

I begyndelsen af ​​det 20. århundrede dannede transformatorer rygraden i elektriske net over hele verden. I dag, fra små ferritkerne-transformere inde i en smartphone-oplader til massive 1.000 MVA enheder i nationale nettransformerstationer understøtter transformatorteknologi stort set al moderne elektrisk infrastruktur.

Grundlæggende om transformator: Spænding, drejningsforhold og effektivitet

Den grundlæggende drift af en transformer er styret af vindingsforholdet - forholdet mellem antallet af vindinger i primærviklingen (N₁) og sekundærviklingen (N₂):

  • Step-up transformer : N₂ > N₁ → Sekundær spænding er højere end primær spænding (f.eks. kraftværksoutput optrappet til 400 kV for langdistancetransmission)
  • Step-down transformer : N₂ < N₁ → Sekundær spænding er lavere end primær spænding (f.eks. 11 kV distribution trappet ned til 230 V for boliger)
  • Isolationstransformator : N₁ = N₂ → Samme spænding på begge sider, bruges til elektrisk sikkerhed og støjisolering

Spændingsforholdet er: V1/V2 = N1/N2. Følgelig transformeres strøm omvendt: I1/I2 = N2/N1. Moderne krafttransformatorer opnår effektivitet på 95 %-99,5 % , hvilket gør dem til blandt de mest effektive elektriske maskiner, der nogensinde er bygget. Tab opstår fra to kilder: kobbertab (I²R-opvarmning i viklinger) og kernetab (hysterese og hvirvelstrømstab i den magnetiske kerne).

Transformatorstruktur: Kernekomponenter forklaret

At forstå, hvordan en transformer fungerer, kræver at kende dens vigtigste strukturelle komponenter:

Magnetisk kerne

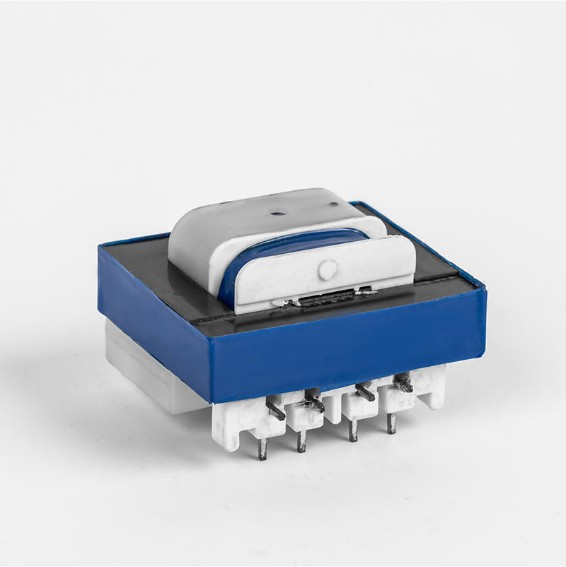

Kernen kanaliserer den magnetiske flux mellem viklinger. Lavfrekvenstransformatorer bruger laminerede siliciumstålkerner (0,25-0,5 mm tykke plader) for at minimere hvirvelstrømstab ved 50/60 Hz. Højfrekvente transformere bruger ferritkerner eller pulveriserede jernkerner, som har lavere kernetab ved kHz-MHz-frekvenser. Kernegeometrien varierer - almindelige former omfatter E-I-kerner, toroidale kerner og U-I-kerner, hver med specifikke fordele i fluxeffektivitet, viklingslethed og EMI-afskærmning.

Primære og sekundære viklinger

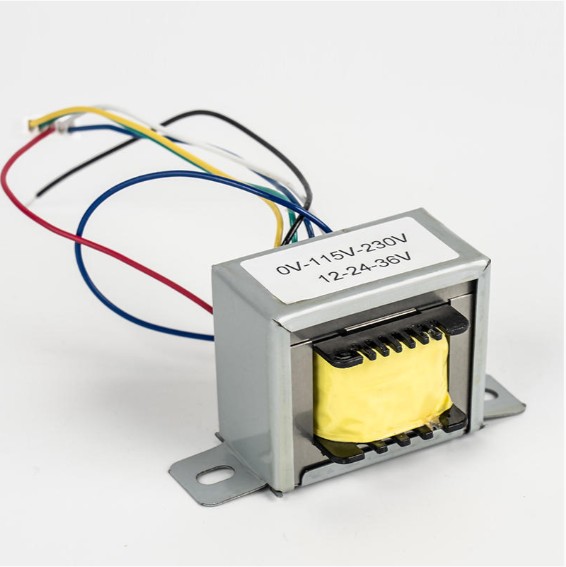

Vindinger er spoler af isoleret kobber (eller nogle gange aluminium) tråd viklet rundt om kernen. Den primære vikling modtager input vekselstrøm; den sekundære leverer udgangseffekt. Flerviklingsdesign kan give flere udgangsspændinger samtidigt. Isolationsklasse (A, B, F, H) bestemmer den maksimalt tilladte temperatur — Klasse H isolering tåler op til 180°C , velegnet til industrielle transformere med høj belastning.

Isolering og kølesystemer

Store krafttransformatorer er nedsænket i mineralolie eller syntetisk estervæske til både isolering og varmeafledning. Mindre transformatorer af tør type bruger luftkøling eller harpiksindkapsling (støbeharpikstransformatorer). Oliekølede enheder kan anvende forcerede olie- og luftkølesystemer (OFAF) til at håndtere klassificeringer op til 1.000 MVA og derover .

Hvordan transformere fungerer: Trin-for-trin elektromagnetisk proces

  1. AC-spænding påføres den primære vikling og driver vekselstrøm gennem den.
  2. Denne vekselstrøm skaber en tidsvarierende magnetisk flux i kernen, proportional med den påførte spænding og omvendt proportional med frekvens og antal omdrejninger (Faradays lov: V = N × dΦ/dt).
  3. Den magnetiske flux kanaliseres effektivt gennem kernen til sekundærviklingen.
  4. Den skiftende flux inducerer en EMF (elektromotorisk kraft) i sekundærviklingen - udgangsspændingen - bestemt af drejningsforholdet.
  5. Når en belastning er forbundet til sekundæren, løber der strøm, og transformeren justerer automatisk sin primære strøm for at opretholde energibalancen (minus tab).

Denne proces er fuldstændig passiv - ingen bevægelige dele, ingen aktiv kobling i en konventionel transformer - hvilket er grunden til, at transformere leverer exceptionel pålidelighed og lang driftslevetid, ofte 25-40 år til velholdte krafttransformere.

Lavfrekvent transformator vs. højfrekvent transformator

Forskellen mellem lav- og højfrekvente transformere går ud over blot driftsfrekvens - den påvirker kernemateriale, fysisk størrelse, effektivitetsprofil og anvendelsesegnethed.

Sammenligning af lavfrekvente og højfrekvente transformere på tværs af nøgleparametre
Feature Lavfrekvent transformator Højfrekvent transformator
Driftsfrekvens 50–60 Hz (netfrekvens) 1 kHz – flere MHz
Kernemateriale Lamineret silicium stål Ferrit, pulveriseret jern, amorf legering
Fysisk størrelse Større og tungere Kompakt og let
Typisk effektivitet 95 %–99,5 % ved nominel belastning 85%-98% (varierer efter design)
Overspændingstolerance Meget høj; håndterer spændinger godt Moderat; kræver beskyttelseskredsløb
Typiske applikationer Elnet, svejsere, industrielle drev, UPS, PV invertere SMPS, telekommunikation, medicinsk udstyr, EV-opladere
Relativ omkostningsstruktur Højere materialeomkostninger, enklere elektronik Lavere materialeomkostninger, kompleks kontrolelektronik

Lavfrekvent transformator: styrker og anvendelsestilfælde

Lavfrekvente transformere fungerer direkte på vekselstrøm (50 eller 60 Hz) og er kendt for deres pålidelighed, elektrisk isoleringskvalitet og evne til at håndtere høje overspændingsstrømme . De er arbejdshestene inden for strømdistribution, industriel automation, elektrisk svejsning og vedvarende energisystemer. En 100 kVA lavfrekvent isolationstransformator i et solcelleinvertersystem konverterer for eksempel ikke kun DC-afledt AC til netspænding, men giver også galvanisk isolation, der beskytter både inverteren og nettet mod fejlstrømme.

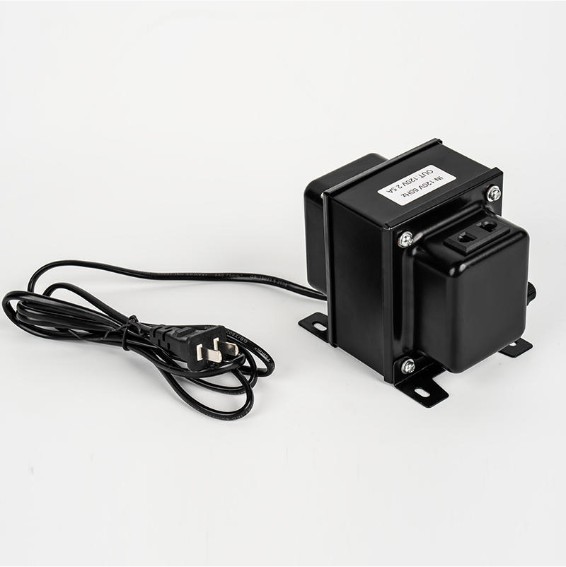

Ningbo Chuangbiao Electronic Technology Co., Ltd. har opbygget sit ry på dette domæne. Som førende inden for fremstilling af lavfrekvente transformatorer udvikler virksomheden produkter til applikationer, der spænder over spændingsregulatorer, elektriske svejsere, fotovoltaiske invertere, energilagringssystemer, HVAC og husholdningsapparater. Inden for svejseudstyr leverer deres transformatorer stabil svejsespænding og strøm, der er kritisk for ensartet svejsekvalitet. I fotovoltaiske invertere konverterer deres enheder jævnstrøm fra solpaneler til netkompatibel AC, mens de giver den galvaniske isolering, der kræves af de fleste nationale netregler. I batterienergilagringssystemer håndterer tovejs lavfrekvente transformatorer både opladnings- og afladningscyklusser, hvilket forbedrer den overordnede effektivitet af integration af vedvarende energi.

Højfrekvenstransformer: Styrker og anvendelsestilfælde

Højfrekvente transformere er den muliggørende komponent i switch-mode strømforsyninger (SMPS), hvor vekselstrømsnettet først ensrettes til DC, derefter kobles ved høj frekvens (typisk 20 kHz–300 kHz), før det føres ind i transformeren. Drift ved højere frekvens betyder, at kernen kan være dramatisk mindre for den samme effekt. A 65W bærbar oplader ved hjælp af højfrekvent transformation passer i din håndflade; en tilsvarende 50 Hz transformer ville være i murstensstørrelse. Højfrekvensdesign er afgørende i telekommunikationsstrømforsyninger, medicinsk billedbehandlingsudstyr, EV indbyggede opladere og LED-drivere, hvor kompakthed er kritisk.

Nøgleapplikationer af transformere på tværs af industrier

Power Transmission og Distribution

Elektrisk energi genereres på kraftværker ved spændinger typisk mellem 11 kV og 25 kV. Step-up transformere hæver dette til 220 kV, 400 kV eller endda 765 kV til langdistancetransmission, der dramatisk reducerer resistive tab (effekttab = I²R, så en fordobling af spændingen og halvering af strømmen reducerer tabene med 75%). På destinationen reducerer step-down transformatorer gradvist spændingen til 33 kV, 11 kV og til sidst 230/400 V for slutbrugere.

Industriel svejsning og fremstilling

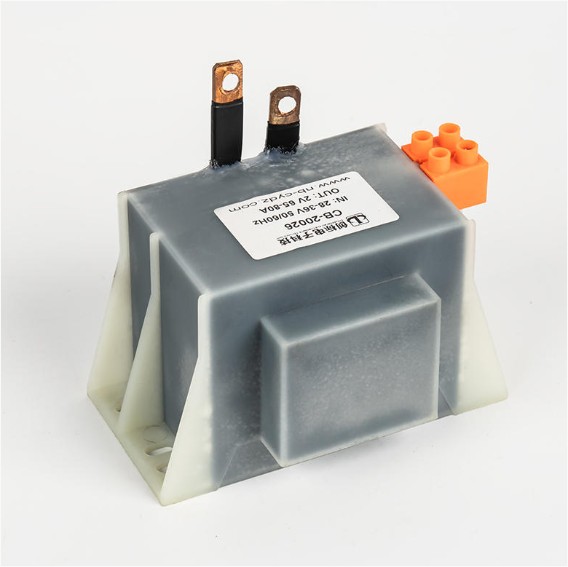

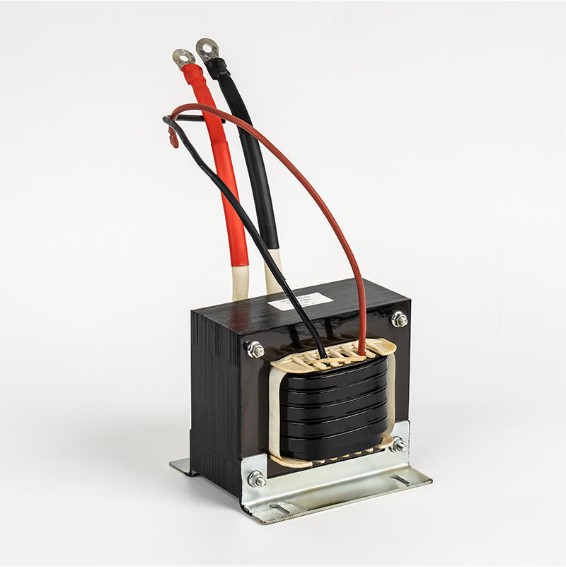

Elektriske lysbuesvejsere er afhængige af lavfrekvente transformere til at konvertere netspændingen (230 V eller 400 V) ned til de lave spændinger (20–80 V), der kræves til svejsebuer, mens de leverer meget høje strømme - typisk 100–500 A eller mere . Transformatorens iboende lækinduktans giver en naturlig strømbegrænsende karakteristik, der stabiliserer svejsebuen, hvilket er afgørende for ensartet svejsekvalitet i industriel fremstilling.

Vedvarende energi: Fotovoltaiske invertere og energilagring

I fotovoltaiske (PV) systemer konverterer lavfrekvente transformatorer i strenge eller centrale invertere den behandlede DC fra solpaneler til netkompatibel AC, mens de giver den galvaniske isolation, der kræves af mange netstandarder. I batterienergilagringssystemer (BESS) håndterer tovejstransformatorer både opladnings- (AC→DC) og afladningscyklusser (DC→AC). Den globale installerede solkapacitet oversteg 1,6 TW i 2024 , der repræsenterer en enorm og voksende efterspørgsel efter pålidelig transformerteknologi i denne sektor.

Hvidevarer og belysning

Transformatorer i klimaanlæg konverterer AC til DC til kompressordrev med variabel hastighed og ventilatormotorer. I belysningssystemer regulerer transformatorer - herunder elektroniske forkoblinger med højfrekvente transformere - spænding og strøm til lysstofrør og LED-armaturer. Lavfrekvente isolationstransformatorer i HVAC- og kølesystemer beskytter følsom styreelektronik mod forstyrrelser i strømforsyningen, hvilket sikrer stabil og effektiv køling eller opvarmning på tværs af forskellige netforhold.

Transformer Ulemper og begrænsninger

På trods af deres fordele har transformere reelle begrænsninger, som ingeniører skal tage højde for under systemdesign:

  • AC-kun drift : Konventionelle transformere fungerer kun med vekselstrøm. DC-spændinger kan ikke transformeres uden først at blive inverteret til AC - hvilket er grunden til DC-baserede systemer kræver invertere eller omformere med højfrekvente transformere.
  • Størrelse og vægt ved lav frekvens : Lavfrekvent drift kræver større kerner og mere kobbervikling. En 10 kVA, 50 Hz transformer kan veje 50-80 kg, hvilket er upraktisk i miljøer med begrænset plads eller bærbare.
  • Kernetab uden belastning : Hysterese og hvirvelstrømstab forekommer, når transformatoren er spændt, selv ved nul belastning. En stor distributionstransformator, der kører med 10 % belastning, pådrager sig stadig 100 % af sine tomgangstab, hvilket reducerer effektiviteten i let belastede netværk.
  • Harmonisk forvrængning følsomhed : Ikke-lineære belastninger (VFD'er, UPS-ensrettere, EV-opladere) injicerer harmoniske strømme i transformatorviklinger, hvilket forårsager yderligere opvarmning og accelereret ældning. Uden designs med K-faktor kan det være nødvendigt at være en standard transformer reduceret til 50–70 % af typeskiltets kapacitet under tunge harmoniske belastninger.
  • Startstrøm ved aktivering : Når de tændes for første gang, kan transformere trække indkoblingsstrømme på 8-12 gange mærkestrømmen i flere cyklusser, hvilket kræver korrekt kalibrerede beskyttelsesrelæer for at forhindre generende udløsning.
  • Miljøhensyn (oliefyldte typer) : Mineraloliefyldte transformere medfører brand- og spildrisiko. Dette driver den voksende udbredelse af tør-type og bionedbrydelige naturlige estervæskedesigns, især til indendørs, underjordiske og miljøfølsomme installationer.

Konklusion: Vælg den rigtige transformer til din applikation

Transformatorer - uanset om de er lav- eller højfrekvente - forbliver uerstattelige i moderne elektriske systemer. Det rigtige valg afhænger af dine specifikke driftskrav:

  • Hvis du har brug for høj effekt, robust elektrisk isolation, overspændingstolerance og direkte netfrekvensdrift — til strømdistribution, industriel svejsning, solcelle-invertere, HVAC eller energilagring — en lavfrekvent transformer er det passende valg.
  • Hvis du har brug for kompakt størrelse, letvægtsemballage og integration i switched-mode kredsløb — til bærbare opladere, telekommunikation, medicinsk udstyr eller EV indbyggede opladere — højfrekvente transformere er den optimale løsning.

Efterhånden som energisystemer udvikler sig – drevet af udvidelse af vedvarende energi, distribueret batterilagring og el-infrastruktur – accelererer efterspørgslen efter højtydende transformere. Fremskridt inden for amorfe og nanokrystallinske kernematerialer, forbedrede isoleringssystemer og smart overvågning (IoT-aktiverede transformere med belastnings-, temperatur- og sundhedsdiagnostik i realtid) skubber effektivitet og pålidelighed til nye højder. Forstå hvordan transformere fungerer er ikke blot akademisk: det er grundlæggende viden til at designe, specificere og vedligeholde de elektriske systemer, der driver den moderne industri og det daglige liv.
