Transformer Basics: Hvad er transformer?

A transformer er en statisk elektrisk enhed, der overfører elektrisk energi mellem to eller flere kredsløb gennem elektromagnetisk indddddduktion uden nogen direkte elektrisk forbindelse. Dens kernefunktion er at stige spændingen op eller ned, mens strømmen (ideelt set) holdes konstant. Det er vigtigt at forstå transformatorens grundlæggende principper for alle, der arbejder med strømsystemer, industrielle styringer eller vedvarende energiapplikationer.

jeg praksis vil en transformer forbundet til en 240V primær forsyning med et vindingsforhold på 10:1 levere ca. 24V ved den sekundære - et ligetil forhold, der understøtter al transformerdesign og -valg.

Transformatoren og principperne for elektromagnetisk induktion

Transformatorer fungerer udelukkende efter Faradays lov om elektromagnetisk induktion. Når en vekselstrøm løber gennem primærviklingen, skaber det en kontinuerligt skiftende magnetisk flux i kernen. Denne skiftende flux inducerer en elektromotorisk kraft (EMF) i sekundærviklingen.

Den inducerede EMF i hver vikling er beskrevet ved:

E = 4,44 × f × N × Φ _max

Hvor:

• f = forsyningsfrekvens (Hz)
• N = antal vindinger i viklingen
• Φ _max = maksimal magnetisk flux (Webers)

Fordi transformere er afhængige af skiftende flux, fungerer de kun med vekselstrøm (AC). Anvendelse af DC resulterer i ingen induktion - kun et resistivt spændingsfald og potentielt skadelig varmeopbygning i viklingen.

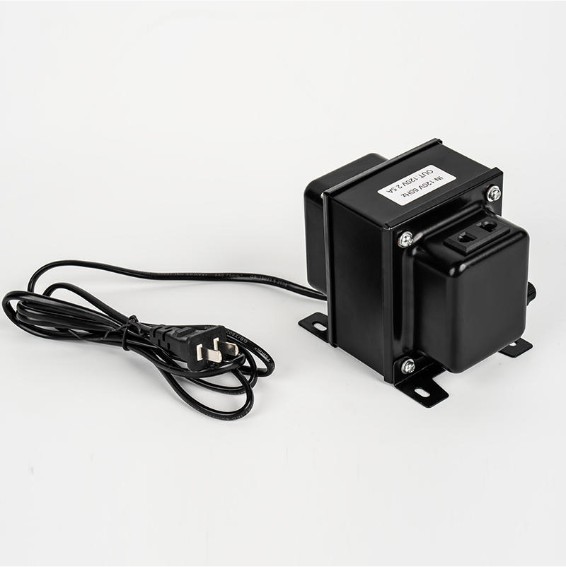

Enfaset spændingstransformer

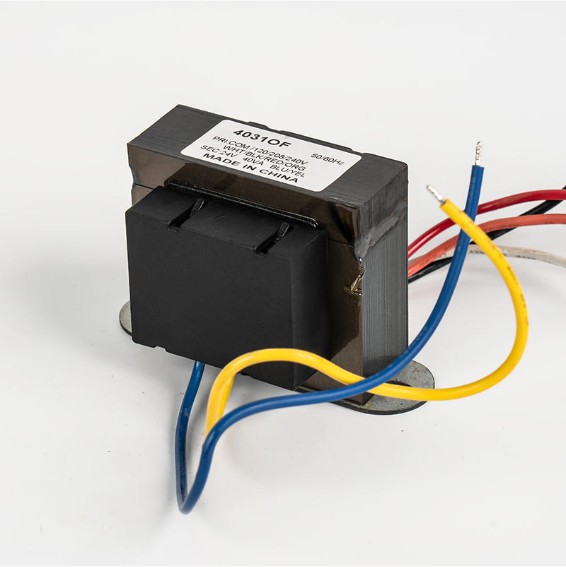

Enfaset spændingstransformator er den mest fundamentale transformatortype. Den består af to spoler - den primære og den sekundære - viklet omkring en delt magnetisk kerne. Når en vekselspænding påføres den primære, vises en proportional spænding ved de sekundære terminaler.

Nøglekarakteristika for enfasede transformere inkluderer:

• Spændingstransformation er direkte proportional med omdrejningsforholdet
• Strømtransformation er omvendt proportional med vindingsforholdet
• De primære og sekundære er elektrisk isolerede, men magnetisk koblede
• Almindelige anvendelser omfatter husholdningsapparater, industrielle styringer og belysningssystemer

En typisk 1-faset distributionstransformator til privat brug nedtrapper forsyningsforsyningen fra 11kV til 230V for sikkert indenlandsk forbrug.

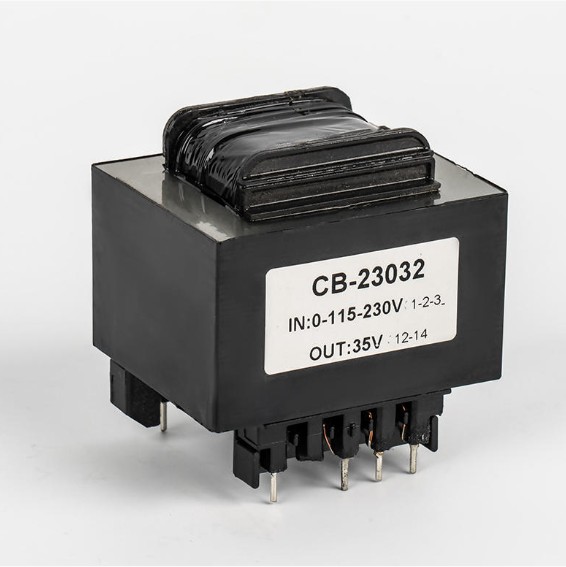

Transformatorkonstruktion (enkeltfaset)

En enfaset transformer har tre primære fysiske komponenter:

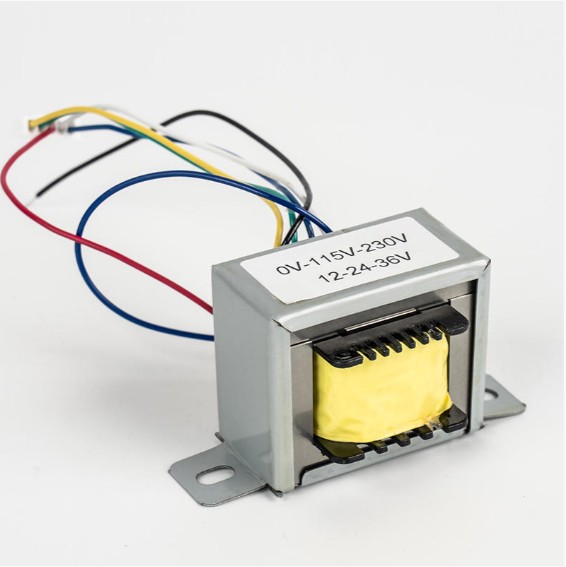

Magnetisk kerne

Kernen giver en bane med lav reluktans for den magnetiske flux. Den er konstrueret af tynde lamineringer af siliciumstål (typisk 0,35 mm til 0,5 mm tykke), hver belagt med isolerende lak. Denne laminerede struktur reducerer hvirvelstrømstab med op til 90 % sammenlignet med en solid kerne af samme dimensioner.

To almindelige kernekonfigurationer bruges:

• Kernetype: Vindinger omgiver kernelemmerne; bedre til højspændingsapplikationer
• Shell-type: Kerne omgiver viklingerne; giver bedre magnetisk afskærmning og er kompakt

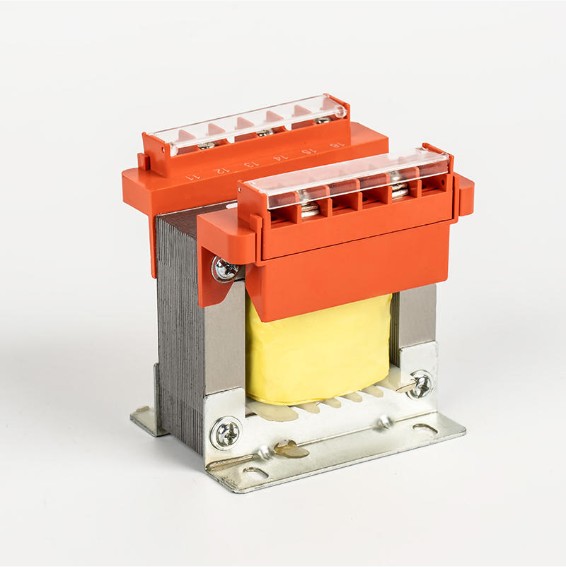

Vindinger

Vindinger are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

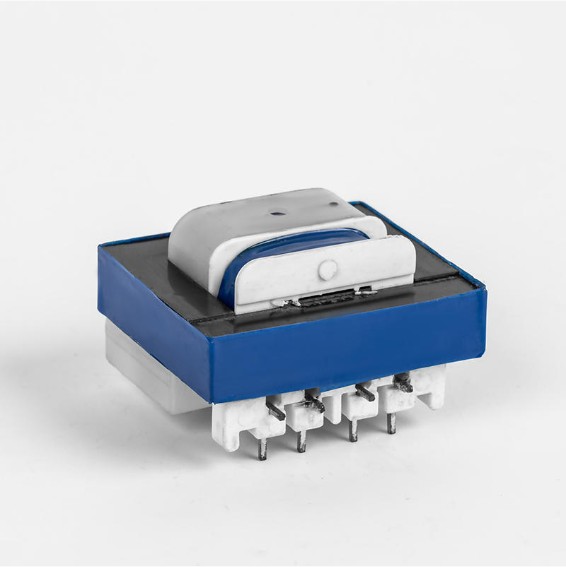

jegsoleringssystem

jegsolering adskiller de primære og sekundære viklinger og isolerer hver fra kernen. Almindelige isoleringsmaterialer omfatter kraftpapir, trykplade og lakeret cambric. Isoleringsklassen (f.eks. Klasse B ved 130°C, Klasse F ved 155°C) bestemmer den maksimale driftstemperatur.

En transformers drejningsforhold

Omdrejningsforholdet er den vigtigste enkeltparameter i transformerdesign. Den definerer forholdet mellem primære og sekundære spændinger og strømme.

Drejningsforhold (a) = N _P / N _S = V _P / V _S = jeg _S / I _P

Hvor N _P og N _S er antallet af omdrejninger på henholdsvis den primære og sekundære, V _P og V _S er de tilsvarende spændinger, og I _P og jeg _S er strømmene.

Bemærk, at mens spændingen skalerer med omdrejningsforholdet, skaleres strømmen omvendt - en transformer, der halverer spændingen, vil fordoble strømmen (forudsat en ideel transformer).

Transformer handling forklaret

Transformerhandling refererer til den fulde sekvens af energioverførsel fra primær til sekundær. Her er processen trin for trin:

1. AC-spænding påføres primærviklingen og driver en vekselstrøm gennem den.
2. Denne strøm etablerer en vekslende magnetisk flux i kernen, som typisk afsluttes 50 eller 60 hele cyklusser i sekundet afhængig af forsyningsfrekvensen.
3. Den skiftende flux forbindes med sekundærviklingen og inducerer en spænding (ved Faradays lov).
4. Når en belastning er forbundet til den sekundære, løber strømmen, og belastningen modtager strøm.
5. Den sekundære strøm skaber sin egen flux, der modarbejder den primære flux (Lenz's lov), hvilket får den primære til at trække mere strøm fra forsyningen for at kompensere - en selvregulerende mekanisme.

Denne handling er fuldstændig kontaktløs - ingen bevægelige dele, ingen elektrisk forbindelse mellem viklinger - hvilket gør transformere usædvanligt pålidelige med levetider, der ofte overstiger 25-40 år i velholdte installationer.

Transformer Basics Eksempel: Bearbejdet beregning

Overvej en enfaset transformer med følgende specifikationer:

• Primær spænding (V _P ): 230V
• Sekundær spænding (V _S ): 12V
• Primære sving (N _P ): 1150 omgange
• Belastningsmodstand: 10Ω

Trin 1 — Find drejningsforholdet: a = 230 / 12 ≈ 19,17

Trin 2 — Find N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 omgange

Trin 3 — Find sekundær strøm: I _S = V _S /R = 12/10 = 1,2A

Trin 4 — Find primær strøm (ideel): I _P = jeg _S /a = 1,2 / 19,17 ≈ 0,063A (63mA)

Dette eksempel illustrerer, hvordan den primære kun trækker en lille strøm, mens den leverer 12V til belastningen - en praktisk demonstration af spændingsnedgang med strømstigning.

Elektrisk strøm i en transformer

I en ideel transformer er indgangseffekt lig med udgangseffekt. Der er ingen energiomdannelse - kun energioverførsel:

P _in = V _P × I _P = V _S × I _S = P _ud

I den virkelige verden går en del af inputeffekten tabt. Disse tab falder i to kategorier:

Kerne (jern) tab

Kernetab er konstante uanset belastning og består af:

• Tab af hysterese: Energi spredes som de magnetiske domæner i kernens omvendte retning hver cyklus. Reduceret ved at bruge kornorienteret siliciumstål.
• Hvirvelstrømstab: Cirkulerende strømme induceret i kernematerialet. Reduceret ved at laminere kernen.

Kobber (I²R) tab

Kobbertab opstår fra viklingsledernes modstand og varierer med kvadratet på belastningsstrømmen: P _Cu = jeg² × R . Disse tab stiger markant ved højere belastninger, hvorfor transformere er klassificeret til en bestemt kVA for at forhindre overophedning.

Transformer effektivitet

Transformereffektivitet (η) er defineret som forholdet mellem udgangseffekt og indgangseffekt, udtrykt som en procentdel:

η (%) = (P _ud / P _in ) × 100 = (P _ud / (s _ud P _tab )) × 100

Moderne krafttransformatorer opnår rutinemæssigt effektivitetsgevinster på 97 % til 99,5 % , hvilket gør dem til blandt de mest effektive elektriske enheder, der nogensinde er udviklet. En 100 kVA transformer ved 99 % effektivitet spreder kun omkring 1 kW som varme, mens den leverer 99 kW brugbar effekt.

Maksimal effektivitet opstår, når kobbertab er lig med jerntab - en tilstand, der kan konstrueres ved omhyggeligt valg af kernemateriale, kernetværsnit og lederstørrelse. For en transformer på 50 kVA med jerntab på 200W og kobbertab på 200W ved fuld belastning:

η = 50.000 / (50.000 200 200) × 100 = 99,2 %

Transformer effektivitet Triangle

Effektivitetstrekanten er et visuelt værktøj afledt af effekttrekanten, nyttigt til at forstå forholdet mellem inputeffekt, udgangseffekt og tab i en transformer.

De tre sider repræsenterer:

• Indgangseffekt (s _in ): Hypotenusen - den samlede energi trukket fra forsyningen
• Udgangseffekt (s _ud ): Nyttig kraft leveret til lasten
• Tab (s _tab ): Kernetab kobbertab spredes som varme

Effektivitetsvinklen θ repræsenterer, hvor tæt transformatoren fungerer på ideal - en mindre vinkel indikerer højere effektivitet. Denne konceptuelle model hjælper ingeniører med at visualisere effektivitetsafvejninger, når de optimerer transformerdesign til specifikke belastningsprofiler.

Transformer Basics Resumé

Nøgleprincipperne for transformatordrift kan opsummeres som følger:

Grundlæggende repræsentation af transformatoren

I kredsløbsdiagrammer og tekniske skemaer er transformeren repræsenteret af to koblede spolesymboler adskilt af lodrette linjer (der repræsenterer kernen). Standardskemaet formidler:

• Punktnotation: Prikker ved en terminal af hver vikling angiver polariteten - spændinger ved stiplede terminaler er i fase
• Kernelinjer: Enkelte linjer repræsenterer en luft-kerne transformer; dobbelte linjer repræsenterer en jernkerne-transformator
• Viklede etiketter: Primær (venstre) og sekundær (højre) er tydeligt differentieret

For en ideel transformermodel, der bruges i kredsløbsanalyse, inkluderer det tilsvarende kredsløb en ideel transformer med drejningsforhold a , der repræsenterer perfekt energioverførsel. Ægte transformatormodeller tilføjer seriemodstand (R ₁ , R ₂ ) og lækagereaktans (X ₁ , X ₂ ) for hver vikling, plus en shuntgren, der repræsenterer magnetiseringsreaktansen og kernetabsmodstanden - hvilket giver ingeniører et komplet værktøj til at forudsige spændingsregulering og effektivitet under enhver belastningstilstand.

Spændingsregulering — ændringen i den sekundære terminalspænding fra tomgang til fuld belastning — er et nøgletal for ydeevne. En veldesignet lavfrekvent transformer opretholder spændingsreguleringen indenfor 2% til 5% , hvilket sikrer stabil spændingslevering over hele belastningsområdet.

Uanset om den bruges i en 230V husholdningsforsyning, en 10kV industriel transformerstation eller en fotovoltaisk vekselretter, der konverterer sol-DC til net-AC, forbliver transformatoren den grundlæggende enhed inden for elektrisk energiteknik - enkel i princippet, ekstraordinær i anvendelse.
