Hvad gør en transformer?

Kernesvaret

A transformer overfører elektrisk energi mellem to eller flere kredsløb gennem elektromagnetisk induktion, skiftende spændingsniveauer uden at ændre frekvensen . Rent praktisk øger den spændingen til langdistancetransmission (f.eks. fra 11 kV til 400 kV) eller trapper den ned for sikker slutbrug (f.eks. fra 240 V til 12 V for elektronik). Ud over spændingskonvertering giver transformatorer også elektrisk isolering, regulerer strøm og beskytter udstyr mod overspændinger.

Moderne transformatorer opnår effektivitetsgevinster af 95 % til 99 % , hvilket gør dem til blandt de mest effektive elektriske enheder i brug. Uanset om det er i en forsyningsstation, der håndterer hundredvis af megavatt eller en kompakt enhed inde i en telefonoplader, forbliver det underliggende princip - Faradays lov om elektromagnetisk induktion - det samme.

Typer af transformere og deres anvendelser

Transformatorer er bredt kategoriseret efter driftsfrekvens, konstruktion og anvendelse. At forstå forskellene hjælper med at vælge den rigtige enhed til et givet system.

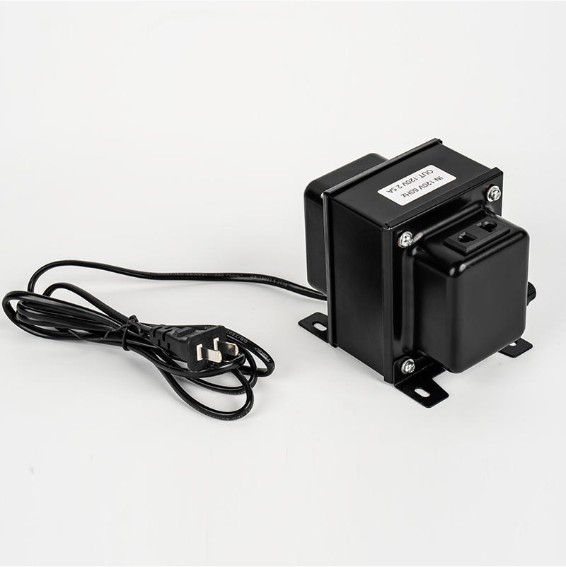

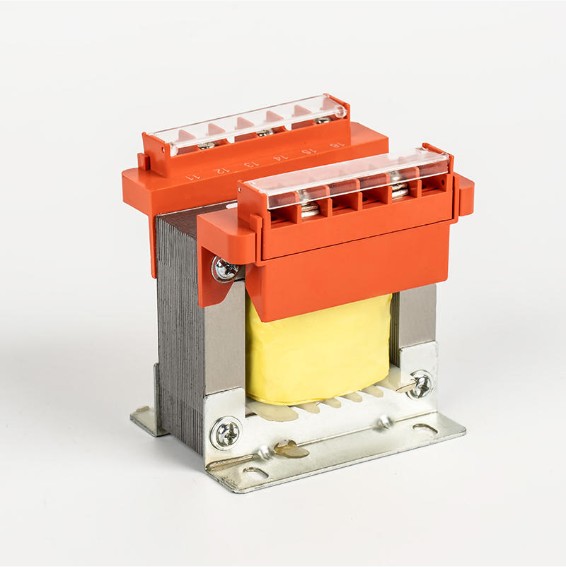

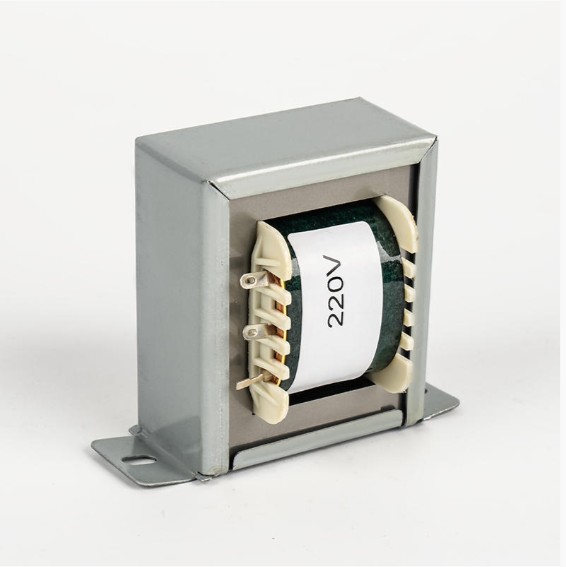

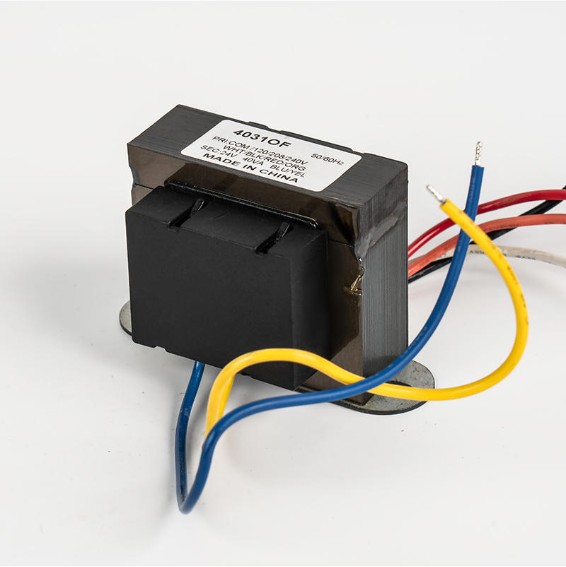

Lavfrekvente transformere

Lavfrekvente transformatorer fungerer ved standardnetfrekvensen på 50 Hz eller 60 Hz . De bruger laminerede siliciumstålkerner for at minimere hvirvelstrømstab. Deres vigtigste fordele omfatter robusthed, høj effekthåndteringskapacitet og lang levetid - ofte over 25 år med korrekt vedligeholdelse.

Anvendelser af lavfrekvente transformere spænder over en bred vifte af industrier:

• Strømfordeling: Nettransformerstationer går ned fra transmissionsspænding til forbrugerspænding
• Industriel kontrol: Spændingsregulatorer, stabilisatorer og elektriske svejsere, der kræver stabilt højstrømsoutput
• Belysning og husholdningsapparater: Lysdæmpningssystemer, HVAC-kompressordrev og køleenheder
• Ny energi: Fotovoltaiske (PV) invertere, der konverterer DC fra solpaneler til netkompatible AC, og energilagringssystemer, der styrer opladnings-/afladningscyklusser

Ningbo Chuangbiao Electronic Technology Co., Ltd. er specialiseret i lavfrekvente transformere, der er konstrueret til disse krævende miljøer, og tilbyder produkter, der sikrer effektiv strømkonvertering og pålidelig beskyttelse på tværs af energi-, industri-, belysnings-, husholdningsapparater og nye energisektorer.

Højfrekvente transformere

Højfrekvente transformere opererer fra 20 kHz op til flere MHz . Fordi kernetab stiger med frekvensen for jernkerner, bruger de ferrit eller pulveriserede jernkerner i stedet. Den største fordel er størrelsen: en højfrekvent transformer, der håndterer den samme effekt som en 50 Hz enhed kan 10 til 100 gange mindre og lettere .

Typiske applikationer omfatter switched-mode strømforsyninger (SMPS), telekommunikationsudstyr, medicinsk udstyr og elektriske køretøjer (EV) indbyggede opladere.

Nuværende transformatorforbindelse: Hvordan det virker, og hvorfor det betyder noget

En strømtransformator (CT) er en måleenhed, der producerer en reduceret, proportional strøm i sin sekundære vikling, hvilket muliggør sikker måling af højstrømskredsløb. Korrekt tilslutning er afgørende for både nøjagtighed og sikkerhed.

Standard CT-tilslutningsprocedure

1. Før den primære leder (den ledning, der måles) gennem CT-vinduet eller tilslut til de primære klemmer (P1, P2).
2. Tilslut de sekundære klemmer (S1, S2) til måleinstrumentet - typisk et 5 A eller 1 A nominelt amperemeter eller energimåler.
3. Lad aldrig sekundæren på en strømførende CT være åben. En åben sekundær kan generere farligt høje spændinger (potentielt tusindvis af volt) på grund af den uhindrede magnetomotoriske kraft.
4. Overhold polaritetsmarkeringer (punktkonvention eller P1/S1-markering) for at sikre korrekte faseforhold for beskyttelsesrelæapplikationer.
5. Jord en sekundær terminal pr. standardpraksis (typisk S2 eller S1 jordet til chassis) for at forhindre flydende spændingsfarer.

Almindelige CT-forhold er 100:5, 200:5, 400:5 og 1000:5 A . Valg af et underdimensioneret CT-forhold forårsager mætning og målefejl; overdimensionering reducerer nøjagtigheden ved normal belastning. Angiv altid CT-nøjagtighedsklasse (f.eks. Klasse 0,5 for måling, Klasse 5P for beskyttelse) ved bestilling.

Pad Mount Transformer: Installation og vigtige overvejelser

En padmonteret transformer er en jordnær, manipulationssikker enhed anbragt i et aflåst stålskab, forbundet til et underjordisk distributionsnetværk. Det er standardløsningen til forstæder og kommercielle områder, hvor luftledninger er upraktiske eller uønskede.

Typiske vurderinger spænder fra 25 kVA til 2.500 kVA , med primærspændinger på 4 kV til 35 kV og sekundære spændinger på 120/240 V (enfaset) eller 208Y/120 V til 480Y/277 V (trefaset).

Nøgle installationskrav

• Betonpude: Skal være i vater, strukturelt klassificeret og dimensioneret i henhold til producentens specifikationer (typisk strækker sig 3-6 tommer ud over kabinettets fodaftryk).
• Klarering: Minimum 3 fod frit arbejdsrum på højspændingssiden; 10 fods afstand fra bygninger i henhold til NEC-retningslinjer.
• Kabelføring: Underjordiske kabler kommer ind gennem ledningshylstre, der er forseglet mod fugt og gnavere.
• Jording: Skabet og neutral skal være bundet til en jordstang, der er drevet til lokale krav til jordmodstand (typisk <25 Ω).
• Olie indeslutning: Mange jurisdiktioner kræver en sekundær indeslutningsbarm eller absorberende pude under oliefyldte enheder for at forhindre jordforurening.

Transformer og understation: hvordan de arbejder sammen

En transformerstation er en facilitet, der skifter, transformerer og regulerer elektrisk strøm. Transformatorer er dens centrale komponenter, der udfører den faktiske spændingskonvertering mellem transmissions- og distributionsniveauer.

En typisk arbejdsgang for understationer ser sådan ud:

1. Transmission linje input: Strøm ankommer til 115 kV, 230 kV eller 500 kV fra generatoranlægget.
2. Step-down transformer: En stor krafttransformator reducerer spændingen til 12,47 kV, 13,8 kV eller 34,5 kV til primær distribution.
3. Koblingsudstyr og beskyttelse: Afbrydere, afbryderkontakter og beskyttelsesrelæer isolerer fejl inden for millisekunder.
4. Fordelingstransformatorer: Stangmonterede eller pad-monterede enheder reducerer yderligere spændingen til 120/240 V eller 480 V til bolig- og erhvervsbrug.

En enkelt transformerstation kan håndtere 10 MVA til 1.000 MVA og vejer op til flere hundrede tons. Fejl i en sådan enhed kan mørklægge en hel region i uger, hvorfor overvågning og vedligeholdelse af transformerstationstransformere behandles som kritiske infrastrukturopgaver.

Sådan tjekker du en transformer: Testmetoder og hvad du skal kigge efter

Regelmæssig testning forhindrer uventede fejl og forlænger transformatorens levetid. Den passende test afhænger af transformatortypen og tilgængeligt udstyr.

Grundlæggende visuelle og fysiske kontroller

• Undersøg for olielækager, korrosion, revnede bøsninger eller beskadigede køleribber.
• Kontroller oliestanden gennem skueglasset; lav olie reducerer køling og dielektrisk styrke.
• Lyt efter usædvanlig brummen, summen eller knitren – lyde over den normale 100-120 Hz brummen kan indikere løs kerne eller delvis udledning.
• Kontroller, at køleventilatorer eller pumper (hvis de findes) fungerer korrekt.

Elektriske tests

• Drejningsforholdstest (TTR): Bekræfter, at forholdet mellem primær og sekundær spænding stemmer overens med typeskiltet. Acceptabel afvigelse er typisk ±0,5 % af navnepladeforhold.
• Isolationsmodstand (IR) test: Påfør 500 V eller 1.000 V DC via et megohmmeter mellem viklinger og mellem viklinger og kerne. Værdier ovenfor 1.000 MΩ anses generelt for sunde for mellemspændingsenheder.
• DC viklingsmodstand: Registrerer kortsluttede sving eller løse forbindelser. Sammenlign målte værdier med fabriksdata; afvigelser over 2 % berettiger undersøgelse.
• Analyse af opløst gas (DGA): For oliefyldte transformatorer, identificerer begyndende fejl ved at måle gasser opløst i isoleringsolien (fx acetylen indikerer lysbuedannelse, brint indikerer delvis udledning).
• Power Factor / Tan Delta Test: Måler dielektriske tab i isolering. Værdier overstiger 0,5 %-1 % for olie-papir isoleringssystemer tyder fugtindtrængning eller ældning.

Anbefalede vedligeholdelsesintervaller

Valg af den rigtige transformer til din applikation

At vælge en transformer involverer at matche flere parametre til belastningen og miljøet. Underdimensionering forårsager overophedning og for tidlig fejl; overdimensionering spilder kapital og øger tomgangstab.

• kVA-vurdering: Beregn den samlede tilsluttede belastning (i kW) divideret med effektfaktoren, og tilføj derefter en sikkerhedsmargin på 20–25 % for fremtidig udvidelse.
• Spændingsforhold: Tilpas primær spænding til forsyning og sekundær spænding til belastningskravet; bekræft trinkoblerområdet, hvis forsyningsspændingen varierer.
• Isoleringsklasse: Vælg tør-type til indendørs, brandfølsomme steder (f.eks. hospitaler, højhuse); olienedsænket til udendørs transformerstationer, hvor der er behov for højere klassifikationer.
• Driftsfrekvens: Bekræft 50 Hz eller 60 Hz kompatibilitet - en transformer designet til 60 Hz vil overophedes og mættes, hvis den drives ved 50 Hz ved samme spænding.
• Miljøforhold: Angiv indkapslede viklinger, tropiske belægninger eller enheder med højdeforringelse til fugtige, ætsende eller højtliggende miljøer.

Til industrielle og nye energiapplikationer, der kræver dokumenteret lavfrekvent transformatorydelse, leverer Ningbo Chuangbiao Electronic Technology Co., Ltd. konstruerede løsninger – fra svejsetransformatorer og spændingsregulatorer til PV-invertertransformatorer og energilagringssystemenheder – understøttet af strenge kvalitetsstandarder og dyb applikationsekspertise.
